Cabina de pintura presurizada: guía técnica de compra e instalación
Descubre todo sobre la cabina de pintura presurizada: instalación, beneficios y cómo lograr acabados perfectos en tus proyectos de pintura.

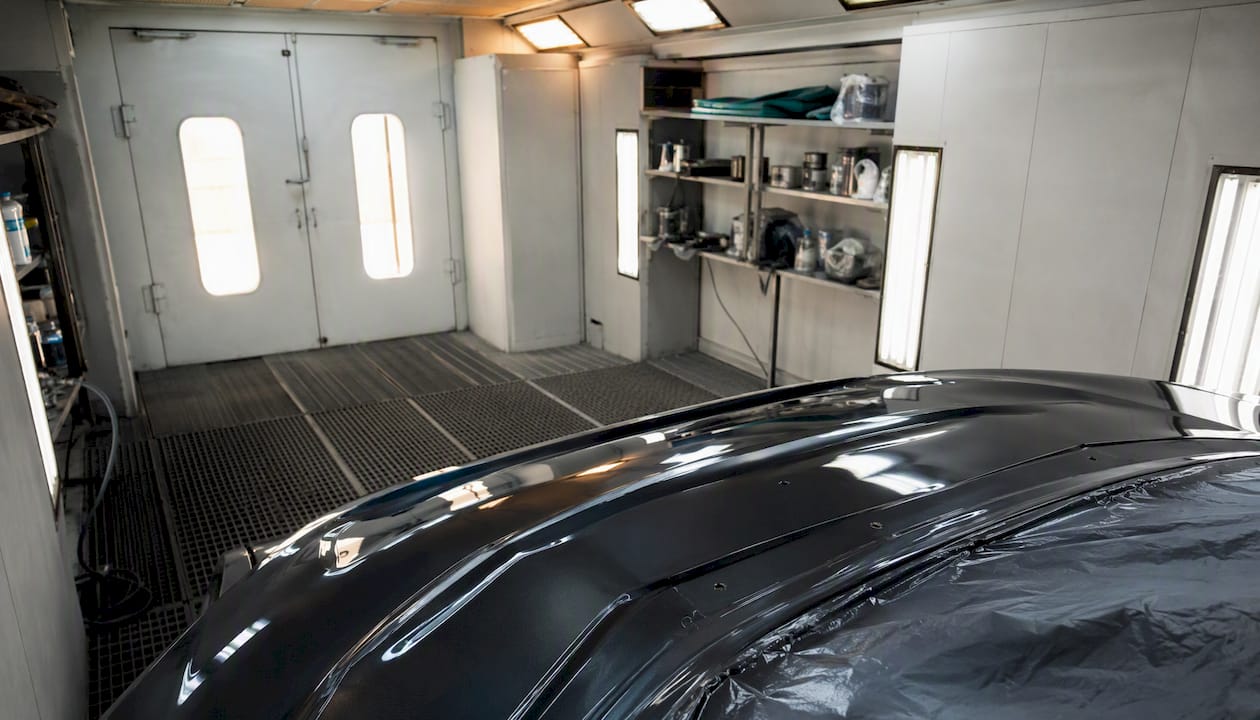

Una cabina de pintura presurizada es un espacio industrial cerrado donde el aire filtrado entra con una presión ligeramente superior a la del exterior, lo que evita la entrada de polvo y contaminantes durante el proceso de pintado. Esa sobrepresión, combinada con la extracción controlada de aire cargado de partículas, es lo que separa una cabina profesional de una simple caseta con extractores.
Conviene instalar una cabina de pintura presurizada cuando el objetivo es un acabado de alta gama: pintura de vehículos eléctricos y de lujo, restauraciones exigentes o cualquier línea de producción donde una mota de polvo se traduce en repintado y horas perdidas. También es la opción correcta cuando hay que cumplir normativas de control de emisiones y ventilación continua, algo que en cabinas abiertas o de equilibrio simple resulta mucho más difícil de garantizar.
Los beneficios se resumen así:
Acabado más limpio, con menos defectos por partículas y menos horas de retrabajo.
Mejor control de emisiones de disolventes y compuestos orgánicos volátiles.
Barrera física contra la entrada de polvo desde el taller circundante, incluso con las puertas entreabiertas.
Consejo profesional: antes de pedir presupuesto, calcula el volumen de trabajo mensual que necesitas pintar. Una cabina sobredimensionada consume energía de forma innecesaria; una infradimensionada te obliga a repintar piezas por contaminación cruzada.
Tabla de contenidos
Cómo funciona una cabina de pintura presurizada: flujo de aire y control de presión
Componentes clave y especificaciones técnicas que hay que exigir
Ventilación, filtración y control de presión: recomendaciones prácticas
Seguridad y normativa aplicable: requisitos que no se pueden ignorar
Dimensionamiento, requisitos de instalación y coste estimado
Cómo elegir la cabina presurizada adecuada: criterios y preguntas al proveedor
Soluciones de control de emisiones más allá de la normativa básica
Tecnologías emergentes y avances en cabinas de pintura presurizadas
Impacto ambiental y gestión de residuos en cabinas presurizadas
Optimización de la eficiencia energética en cabinas presurizadas
Perspectiva del taller: por qué nos importa la cabina presurizada
Cómo funciona una cabina de pintura presurizada: flujo de aire y control de presión
El principio es sencillo de enunciar, pero exige precisión en la práctica: el ventilador de aporte introduce más aire filtrado del que el ventilador de extracción es capaz de retirar, generando una diferencia de presión positiva dentro del recinto. Esa sobrepresión empuja el aire hacia fuera por cualquier rendija, en vez de dejar que el polvo del taller entre hacia dentro. Es la razón por la que, frente a cabinas de equilibrio neutro o presión negativa, las presurizadas suelen dar acabados más consistentes en trabajos de barniz y color sólido.
El sistema de aire se apoya en tres piezas: el ventilador de aporte (a menudo llamado unidad CTA o generador de aire tratado), el ventilador de extracción, y los plenos y bafles que distribuyen el flujo de manera uniforme por todo el volumen de pintado. Una cabina presurizada bien diseñada introduce aire exterior filtrado y lo atempera antes de inyectarlo, lo que además estabiliza la temperatura de curado.
Tres parámetros determinan si una cabina funciona como debe:
Velocidad de barrido: la velocidad del aire que atraviesa el volumen de trabajo, medida en metros por segundo, que debe ser suficiente para arrastrar el overspray sin generar turbulencias que redepositen partículas sobre la pieza.
Recambios de aire por hora: cuántas veces se renueva completamente el volumen de aire interior en sesenta minutos; a mayor número, menor tiempo de sedimentación de partículas.
Presión diferencial de trabajo: la diferencia de presión entre el interior y el exterior, habitualmente controlada por sensores e inversores de frecuencia que ajustan la velocidad del motor en tiempo real.
Consejo profesional: pide siempre al proveedor el valor exacto de presión diferencial en pascales, no solo una descripción cualitativa como “ligera sobrepresión”. Sin esa cifra no puedes verificar el rendimiento tras la instalación.
Tipos y configuraciones comunes de cabinas presurizadas
No todas las cabinas presurizadas mueven el aire de la misma manera, y esa diferencia condiciona directamente la calidad del acabado final. Las configuraciones de flujo descendente (downdraft) suelen preferirse en trabajos de alta gama porque el aire baja desde el techo filtrante hasta rejillas en el suelo, minimizando la contaminación cruzada y el overspray sobre la carrocería. Las configuraciones de flujo cruzado (crossdraft) resultan más económicas y compactas, pero exponen más la pieza a partículas que aún no han sedimentado.
También existe la distinción entre cabinas de recinto unificado, donde el área de preparación y pintado comparten espacio, y cabinas con divisoria o plenum separado, que aíslan la zona de aplicación de la zona de secado o de tránsito de personal.
Configuración
Dirección de flujo
Aplicación típica
Downdraft presurizada
Descendente, techo a suelo
Carrocería automotriz, acabados de lujo
Semidown presurizada
Diagonal, techo a pared trasera
Talleres medianos con espacio limitado
Crossdraft presurizada
Horizontal, pared a pared
Piezas pequeñas, producción en serie
Con divisoria (batch)
Variable, zonas separadas
Talleres con múltiples procesos simultáneos
La elección entre batch (una pieza o vehículo por ciclo) e in-line (flujo continuo de piezas) depende del volumen de producción. Un taller de colisión con vehículos individuales rara vez necesita configuración in-line; esa opción encaja mejor en líneas industriales con ritmo constante de piezas.
Componentes clave y especificaciones técnicas que hay que exigir
La hoja de datos del fabricante debe detallar cada componente con cifras verificables, no solo adjetivos comerciales. Fabricantes reconocidos del sector como Global Finishing Solutions, Accudraft, Garmat USA y Col-Met publican especificaciones técnicas completas precisamente porque los compradores profesionales las exigen antes de firmar.
Los ventiladores necesitan caudal expresado en metros cúbicos por hora, potencia del motor y, en instalaciones grandes, interconexión maestro/esclavo para que el sistema de extracción nunca quede desincronizado del de aporte.
La filtración se organiza en etapas:
Prefiltro: retiene partículas gruesas y protege los filtros posteriores de saturación prematura.
Filtro de alta eficiencia: clasificado según normas MERV o HEPA, es el que realmente define la limpieza del acabado.
Posfiltración con carbón activo: necesaria cuando se trabaja con disolventes agresivos, ya que captura compuestos orgánicos volátiles antes de expulsar el aire al exterior.
En cuanto a construcción, exige paneles sándwich no combustibles, techo filtrante de fácil acceso, iluminación con protección IP65 frente a vapores de disolvente, y puntos de inspección accesibles para la limpieza periódica de conductos.
Nota técnica: la caída de presión en los filtros aumenta de forma progresiva a medida que se saturan. Un sistema con sensores de presión bien calibrados avisa antes de que la pérdida de sobrepresión afecte al acabado.
Ventilación, filtración y control de presión: recomendaciones prácticas
Dimensionar correctamente el caudal de entrada y extracción es el paso donde más errores se cometen en la fase de compra. El cálculo debe considerar el volumen total del recinto, el número de puertas y su frecuencia de apertura, y el tipo de proceso: no es lo mismo pintar con pistola convencional que con sistemas electrostáticos de menor overspray.
Con las puertas cerradas, la sobrepresión objetivo suele mantenerse con caudales moderados y control automático por inversor.
Con puertas abiertas durante la carga de vehículos, el sistema necesita capacidad extra de aporte para no perder la diferencia de presión de golpe.
Los contaminantes gaseosos (vapores de disolvente) requieren carbón activo; los contaminantes particulados (polvo, fibras) se controlan mejor con etapas HEPA bien dimensionadas.
Consejo profesional: instala un manómetro diferencial visible desde el puesto de trabajo. Los operarios detectan antes un problema de presión mirando una aguja que esperando una alarma electrónica.
La obstrucción progresiva de filtros es la causa más habitual de pérdida de presión con el tiempo. Un cronograma de reemplazo basado en horas de uso, y no solo en inspección visual, evita sorpresas de rendimiento justo en los trabajos más delicados.
Seguridad y normativa aplicable: requisitos que no se pueden ignorar
La norma OSHA 1910.107 exige ventilación mecánica continua durante el pintado por aspersión con materiales inflamables o combustibles, junto con materiales de construcción no combustibles y dispositivos de seguridad como alarmas de presión que garanticen una velocidad de barrido adecuada.
Esta exigencia no es un detalle burocrático: define literalmente si una cabina puede operar de forma legal con pinturas a base de disolvente. NFPA 33, la norma de referencia en instalaciones de pintado por spray, complementa estos requisitos con criterios específicos de diseño de recintos y sistemas de extracción.
Además, OSHA 1926.66 detalla que los ventiladores de aporte y extracción deben estar interconectados de forma que ninguno pueda operar de forma aislada del otro, y exige en la mayoría de los casos un conducto de escape independiente para cada cabina, sin compartir chimenea con otros equipos.
Los dispositivos de seguridad que cualquier instalación seria debe incluir son alarmas de presión que detectan caída de sobrepresión, interconexión eléctrica entre ventiladores de aporte y extracción, y límites estrictos de temperatura cuando se usan pistolas electrostáticas cerca de disolventes inflamables.
Dimensionamiento, requisitos de instalación y coste estimado
El tamaño del frontal y el volumen interior determinan el caudal necesario, pero también hay que sumar los recambios de aire por hora recomendados según el tipo de aplicación: un taller de colisión con pintura de solvente convencional necesita más recambios que uno que trabaja principalmente con bases al agua.
La instalación exige planificar varios servicios antes de que llegue el equipo: acometida eléctrica trifásica para los motores, línea de gas si se opta por calefacción con quemador, penetraciones de techo para la chimenea de escape independiente que exige la normativa, y espacio suficiente alrededor de la cabina para mantenimiento de filtros.

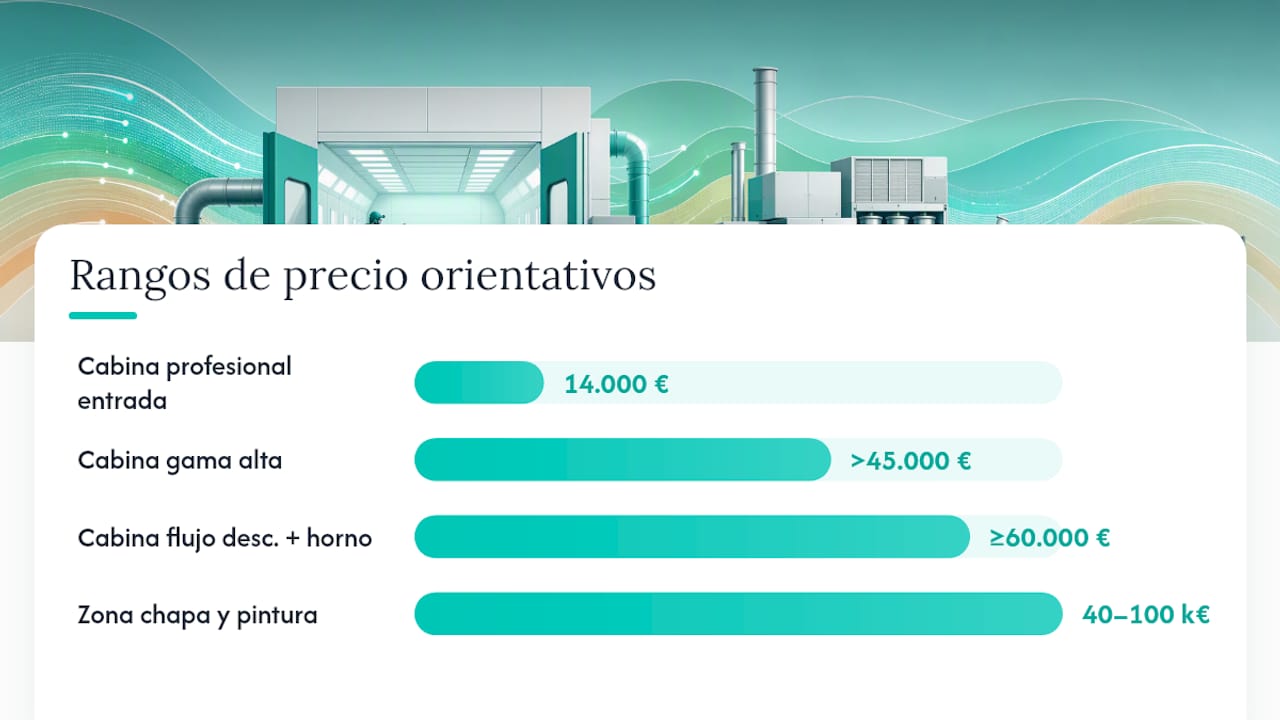

En cuanto a coste, los rangos orientativos varían mucho según gama. Las cabinas profesionales de entrada arrancan en torno a 14.000 €, mientras que las soluciones de gama alta superan los 45.000 €; la inversión total de una zona de chapa y pintura completa, incluyendo cabina, compresor y herramientas, puede situarse entre 40.000 € y 100.000 € según el equipamiento elegido. En el extremo superior, las cabinas con flujo descendente y horno integrado pueden partir de 60.000 € y superar los 100.000 € en configuraciones muy personalizadas.
El precio de etiqueta rara vez incluye instalación, permisos municipales ni la chimenea de escape independiente.
El coste de propiedad real suma filtros, energía o combustible, mantenimiento preventivo y el coste indirecto de retrabajos por un diseño mal dimensionado.
Un modelo de coste a cinco años es la única forma honesta de comparar dos propuestas con precios de compra distintos.
Cómo elegir la cabina presurizada adecuada: criterios y preguntas al proveedor
Antes de firmar cualquier presupuesto, conviene pasar cada oferta por una checklist de tres bloques:
Ajuste a tu volumen real de trabajo. Calcula cuántos vehículos o piezas pintas al mes y compara ese ritmo con la capacidad de secado y recambio de aire que promete el fabricante.
Preguntas técnicas obligatorias al proveedor. Pide el caudal nominal en m³/h, el sistema de control de presión diferencial, la garantía de eficiencia de filtración y el plazo real de entrega e instalación.
Verificación documental. Exige certificados de conformidad, hoja de datos técnica completa y un plan de mantenimiento por escrito antes de aceptar la propuesta.
Algunas señales deberían hacer saltar las alarmas de inmediato:
Presupuestos que no especifican caudal de ventilación en cifras concretas.
Filtración de una sola etapa sin opción de posfiltración con carbón activo para disolventes.
Ausencia de certificaciones de construcción no combustible o de referencias a normas como NFPA 33.
Operación y mantenimiento diario y preventivo
La longevidad de una cabina presurizada depende casi tanto del mantenimiento como del diseño inicial. Una rutina diaria bien establecida evita el noventa por ciento de los problemas de rendimiento.
Revisa el estado visual de los filtros y anota la lectura del manómetro diferencial al inicio de cada turno.
Verifica que la iluminación funcione correctamente y que no haya acumulación de residuos en el suelo filtrante.
Limpia superficies interiores tras cada sesión de pintado para evitar que el polvo acumulado se reincorpore al flujo de aire.
Con periodicidad trimestral, inspecciona motores, variadores de frecuencia y conductos completos en busca de fugas o desgaste.
Ante cualquier pérdida de presión detectada, detén el proceso de pintado, inspecciona filtros y ventiladores, y documenta el incidente antes de reanudar.
Consejo profesional: lleva un registro escrito de las lecturas de presión diferencial. Un historial te permite anticipar cuándo un filtro está llegando al final de su vida útil, en vez de descubrirlo cuando ya afectó a una pieza.
Para talleres que gestionan varios vehículos de alta gama a la vez, integrar esta rutina dentro del plan general de mantenimiento y cuidado del taller ayuda a que ningún paso quede en manos de la memoria de un solo operario.
Ficha de especificaciones y checklist de compra
Llevar una ficha impresa a la reunión con el proveedor evita que la conversación se quede en generalidades. Los campos imprescindibles son dimensiones del frontal, caudal de aire en m³/h, número de etapas de filtración, potencia de calefacción, material de los paneles y tipo de control de presión.
La documentación que debe acompañar cualquier cotización seria incluye:
Certificados de conformidad y declaración de materiales no combustibles.
Hoja de datos técnica completa del fabricante, con curvas de rendimiento de ventiladores.
Plan de mantenimiento por escrito con calendario de cambio de filtros.
Soluciones de control de emisiones más allá de la normativa básica
Cumplir OSHA y NFPA 33 es el mínimo legal, no el techo de lo que una cabina puede ofrecer. Muchos talleres que trabajan con acabados premium añaden posfiltración con carbón activo incluso cuando la normativa local no lo exige de forma estricta, porque reduce de forma notable los olores a disolvente que llegan al exterior y mejora la relación con vecinos en zonas urbanas.

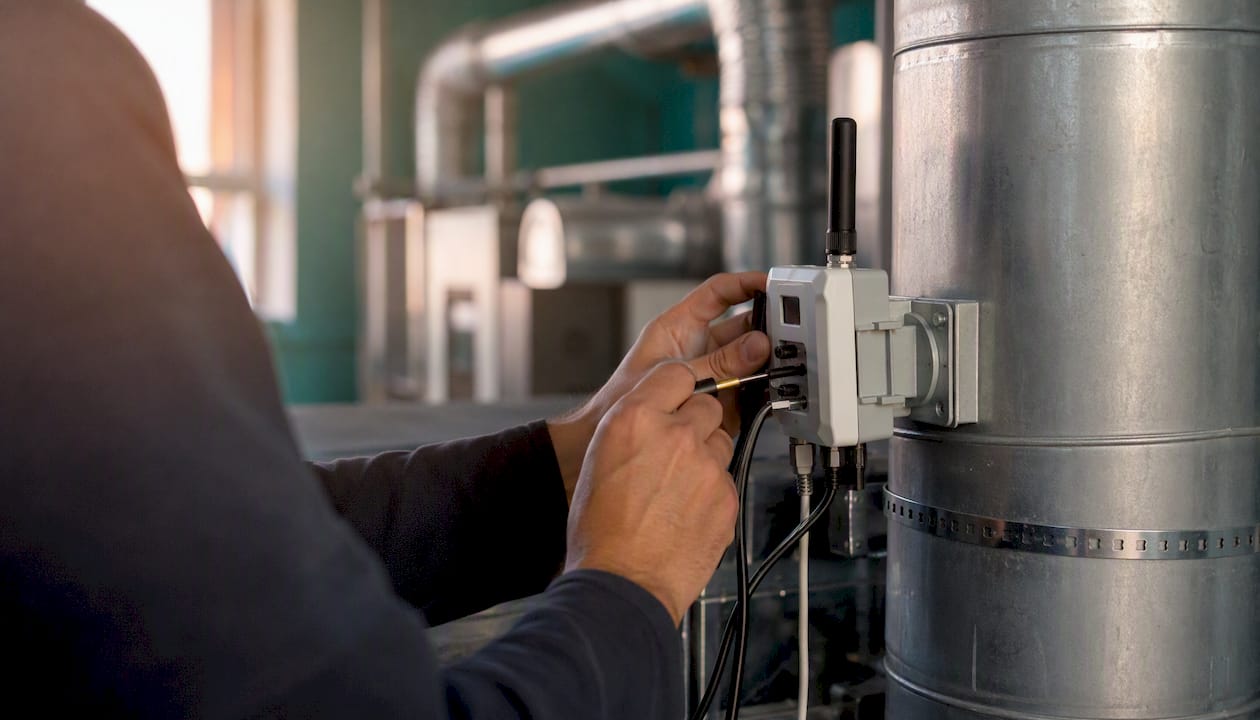

Otra práctica cada vez más habitual es la monitorización continua de emisiones mediante sensores que registran la concentración de compuestos orgánicos volátiles en el conducto de escape. Esto permite documentar el cumplimiento de forma objetiva ante inspecciones, en vez de depender solo de certificados puntuales de instalación.
Tecnologías emergentes y avances en cabinas de pintura presurizadas
Los sistemas de control por inversor de frecuencia con ajuste automático de presión ya son estándar en las gamas medias y altas, pero la tendencia más reciente es la integración de sensores IoT que envían datos de caída de presión y consumo energético a paneles remotos, permitiendo mantenimiento predictivo en vez de reactivo.
También se observa una adopción creciente de sistemas de recirculación parcial de aire acondicionado, que reducen el consumo energético en climas cálidos sin sacrificar la calidad de filtración, junto con iluminación LED de alta eficiencia que sustituye a los tubos fluorescentes tradicionales en el techo filtrante.
Impacto ambiental y gestión de residuos en cabinas presurizadas
Los filtros saturados de pintura y disolvente son residuos peligrosos en la mayoría de las jurisdicciones, y su gestión no puede tratarse como basura convencional. Un taller responsable documenta la sustitución de cada lote de filtros y trabaja con un gestor autorizado de residuos para su retirada.
La elección de pinturas al agua frente a formulaciones con alto contenido de disolvente también reduce la carga de compuestos orgánicos volátiles que la cabina tiene que filtrar, lo que a su vez alarga la vida útil de los filtros de carbón activo y reduce la frecuencia de reposición.
Optimización de la eficiencia energética en cabinas presurizadas
La calefacción es, con diferencia, el mayor consumidor de energía en una cabina presurizada, especialmente cuando se usan ciclos de horneado para acelerar el curado. Aislar bien los paneles del recinto y programar los ciclos de calentamiento solo cuando hay piezas dentro reduce el consumo sin comprometer el acabado.
Los variadores de frecuencia en los ventiladores permiten reducir el caudal fuera de horario de pintado activo, manteniendo una sobrepresión mínima de seguridad sin gastar energía al ritmo de producción completa. Comparar el consumo de un sistema de calefacción eléctrica frente a uno de gas o diésel, en función del coste energético local, es un cálculo que vale la pena hacer antes de decidir el tipo de calefacción de la cabina.
Perspectiva del taller: por qué nos importa la cabina presurizada
En Car Geeks Collision trabajamos a diario con vehículos donde un defecto de pintura no es solo estético: en un Tesla o en un Porsche recién salido de colisión, cualquier partícula atrapada bajo el barniz se nota bajo luz directa y obliga a repetir todo el proceso. Una cabina presurizada bien mantenida reduce ese riesgo de forma directa, porque elimina la variable más impredecible del taller: el polvo que entra desde fuera del área de pintado.
La consistencia también afecta a los plazos de entrega. Cuando el acabado sale bien a la primera, no hay que reprogramar el vehículo para una segunda pasada de pintura, y eso se traduce en menos días de espera para el cliente y menos fricción con las aseguradoras que financian la reparación. En trabajos de reparación de pintura para vehículos exóticos, donde las tolerancias de color y brillo son mucho más estrictas que en un vehículo convencional, esa fiabilidad no es opcional.
Si algo hemos aprendido evaluando equipos a lo largo de los años es que la fiabilidad del soporte técnico del fabricante pesa tanto como las especificaciones sobre el papel. Un ventilador que falla un viernes por la tarde y tarda una semana en repararse cuesta más en producción perdida que la diferencia de precio entre dos marcas de cabina.
Resumen: lo esencial que hay que recordar
Una cabina de pintura presurizada bien diseñada combina sobrepresión estable, filtración por etapas y cumplimiento normativo verificable, y su coste real se mide en cinco años, no en el precio de compra.
Punto
Detalles
Presión positiva es la clave
El aporte de aire filtrado debe superar siempre a la extracción para evitar entrada de polvo.
Exige cifras, no adjetivos
Pide caudal en m³/h, presión diferencial en pascales y etapas de filtración documentadas.
Cumplimiento normativo no negociable
OSHA 1910.107 y NFPA 33 exigen ventilación continua y materiales no combustibles.
El coste de propiedad supera el precio inicial
Filtros, energía, mantenimiento y retrabajos deben calcularse a cinco años vista.
Mantenimiento diario previene fallos costosos
Revisar presión diferencial y estado de filtros cada turno evita pérdidas de calidad.
Este artículo es información general y no sustituye el consejo de un abogado cualificado. Consulte a un profesional del derecho cualificado sobre su caso particular antes de actuar según este contenido.
Fuentes
Occupational Safety and Health - 1910.107 Spray finishing using flammable and combustible materials
Precio e inversión para montar una cabina de pintura | EMMEX
Preguntas frecuentes
¿Cuánto cuesta una cabina de pintura?
Los modelos profesionales de entrada arrancan alrededor de 14.000 €, mientras que las gamas altas con flujo descendente y horno integrado pueden superar los 45.000 € o incluso los 100.000 € según equipamiento y personalización.
¿Cómo funciona la cabina de pintado?
Un ventilador de aporte introduce aire filtrado a mayor ritmo del que extrae el ventilador de salida, generando presión positiva que empuja el polvo hacia fuera en vez de dejarlo entrar, mientras el aire cargado de overspray se filtra en etapas antes de expulsarse.
¿Qué se necesita para una cabina de pintura?
Se necesita acometida eléctrica trifásica, sistema de filtración por etapas, ventiladores de aporte y extracción interconectados, chimenea de escape independiente y, si hay calefacción, línea de gas o instalación eléctrica adicional según el tipo de quemador.
¿Qué es una cabina de pintura?
Es un recinto industrial diseñado para aplicar pintura de forma controlada, con ventilación mecánica que retira vapores y partículas y, en su versión presurizada, mantiene una ligera sobrepresión interior para evitar la entrada de polvo exterior.
¿Necesita mi taller una cabina presurizada o basta con una de equilibrio simple?
Si trabajas con vehículos de gama alta, eléctricos o acabados donde una mota de polvo obliga a repintar, la presurización compensa su coste adicional con menos retrabajos y mayor consistencia de acabado.
